Kuvaus

Lähetä kysely

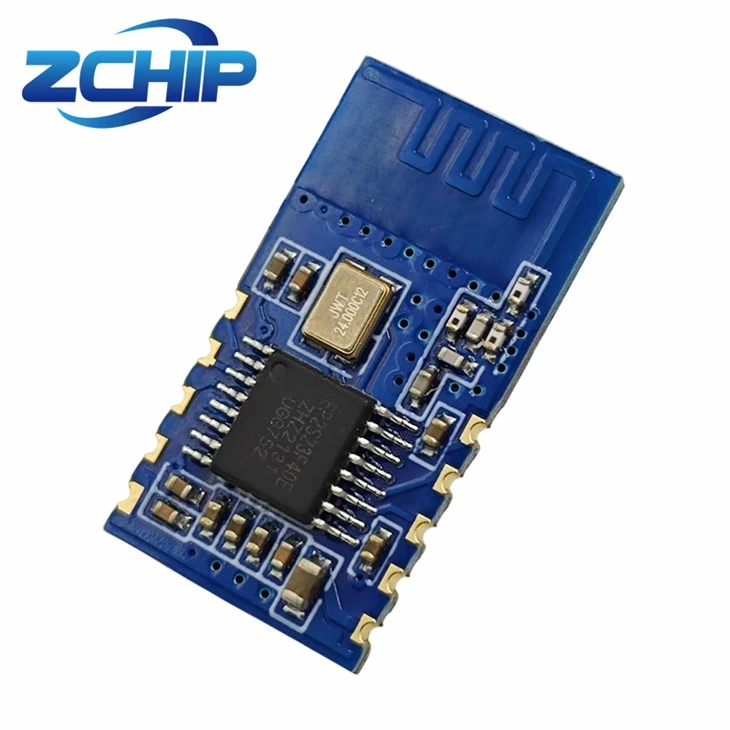

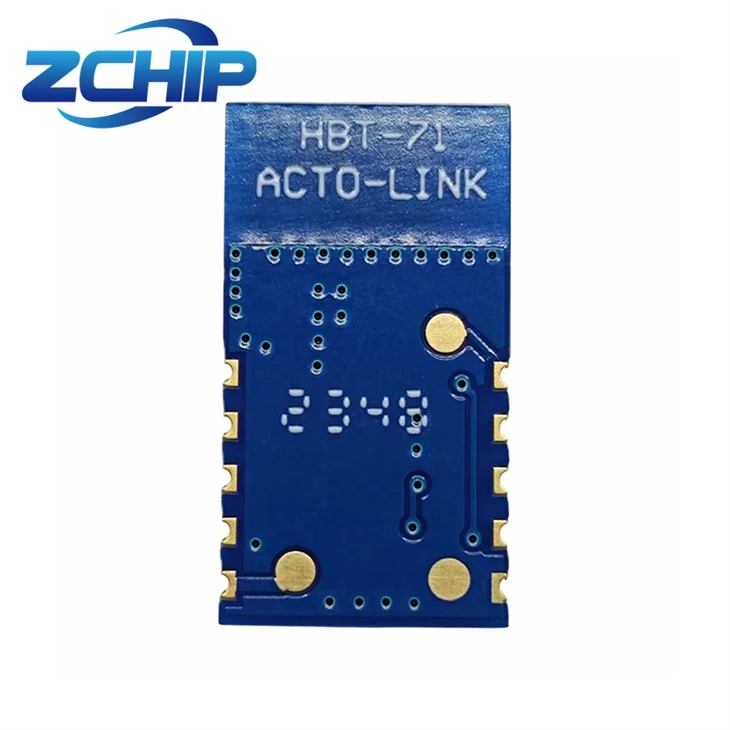

ZX8271 on eräänlainen Bluetooth- ja BLE-moduuli.Erityisesti esineiden internet (iot) -laitteille suunniteltuna Bluetooth-moduulina ZX8271 käyttää Telink Bluetooth 5.0 ultra-low power -ratkaisua, joka integroi 32-bittisen RISC-prosessorin ja 512 kt:n flash-muistin, mikä määrittelee langattoman yhteyden uudelleen korkeimmalla energiatehokkuudella.

Erittäin-alhainen virrankulutus takaa pitkän akun käyttöiän.

Bluetooth 5.0 -standardi, vakaa yhteys
Kompakti koko, helppo integroida
Sisäänrakennettu{0}}MCU vähentää kehitysvaikeuksia

Se soveltuu erittäin hyvin IOT-sovellusskenaarioihin, kuten älykkään kotiin, urheilu- ja kuntoiluvälineisiin, kulutuselektroniikkaan ja teollisuusohjaukseen.

Bluetooth- ja BLE-moduulina ZX8271 mahdollistaa älykkään laitteisto-innovaatiosi erinomaisella suorituskyvyllä, mikä tekee yhteyksistä yksinkertaisempia ja tehokkaampia. Hanki tekniset ratkaisut välittömästi ja aloita uusi luku älytuotteiden kehityksessä!

bluetooth-and-ble-module61ebbbe9-a142-4189-866f-660420a24647

Pääominaisuudet

Bluetooth pienitehoinen BLE5.0
Tukee sarjaporttia läpinäkyvään Bluetooth-lähetykseen
Ota mukaan oma antenni, sinun ei tarvitse suunnitella antennia.
Tukee isäntätilaa, orjatilaa ja isäntä-orjatilaa.
ROHS-yhteensopiva (lyijytön-)

Pääparametrit

Moduuli malli	ZX8271
mitata	20,011,02,8(±0,2)MM
kapselointi	SMD (leimareikä)
Langaton standardi	Bluetooth 5.0
taajuusalue	2400 ~ 2483,5 MHz
Suurin lähetysteho	Suurin arvo on 10 dBm.
vastaanottava herkkyys	-96dBm
joggle/käyttöliittymä	UART
Työlämpötila	-40 astetta ~ 85 astetta
Varastointiympäristö	-40 astetta ~ 125 astetta, < 90 % RH
Virtalähteen valikoima	Virtalähteen jännite on 2,2 V ~ 3,6 V ja virtalähteen virta on suurempi tai yhtä suuri kuin 20 mA.
virrankulutus	Syvä lepotila: 2uA
	Matala lepotila: 16uA lähetystila kerran /S 37/38/39 Ota 0DB käyttöön lähettääksesi 70uA-90uA.
	TX: 9,5 mA
	RX: 9,1 mA
lähetysetäisyys	Ulkona avoin näköetäisyys: 80m ~ 100m.

Sovellus

● Älykäs koti: älykäs pistoke, älykäs kytkin, älykäs lamppu, älykäs ovenlukko, lämpömittari, älykäs vaaka, ympäristön savu- ja sumuvaroitin jne.

●Vauvanhoito: reaaliaikainen-lämpötilan tunnistus, älykäs pinnasänky ja katoamisen esto.

●Lelut: interaktiiviset kauko-ohjattavat lelut, robotit, lentokoneet, leluautot, katoamisenestolaitteet.

●Autoelektroniikka: automaattinen lukitus, parkkipaikkarekisteri, sähköauton murtohälytin, tiedonkeruu ja valvonta.

●Anturiverkko

● Omaisuuden seurannan hallinta

ZX8271 on eräänlainen Bluetooth- ja BLE-moduuli. Nämä sovelluskentät eivät rajoitu ZX8271:een.

PIN-kaavio

Bluetooth- ja BLE-moduuli ZX8271-moduulissa on 10 liitäntää seuraavasti:

product-208-284

Kuten nastakaaviossa näkyy, nastafunktion määritelmätaulukko on liitännän määritelmä:

Esipuhe	Nimi	Toiminnon kuvaus
1	GPIO	SWS
2	UART_RX	UART_RX
3	UART_TX	UART_TX
4	NC	NC
5	GND	GND
6	VCC	VCC
7	NC	NC
8	GPIO	HERÄTY MODUULI
9	GPIO	HERÄTY MCU
10	RST	RESET

FAQ

K: Oletko kauppayhtiö tai valmistaja?

V: Olemme ammattimainen valmistaja, joka on erikoistunut IOT:hen liittyviin tuotteisiin. Ja myymme tuotteitamme suoraan asiakkaidemme kanssa.

K: Ovatko Bluetooth ja BLE yhteensopivia?

V: Vaikka Bluetooth Classicilla ja BLE:llä on joitain yhteisiä komponentteja, ne eivät ole yhteensopivia. Pikemminkin ne toimivat rinnakkain. BLE-radio ei voi muodostaa yhteyttä Bluetooth-radioon, ellei kyseinen Bluetooth-radio tue BLE:tä (kutsutaan kaksoistilaksi).

K: Mitä eroa on Bluetoothin ja BLE:n välillä?

V: Bluetoothin siirtonopeus on jopa 2,1 Mbps, kun taas Bluetooth Low Energyn siirtonopeus on jopa 1 Mbps. Tämä ero on järkevä, kun tarkastellaan näiden teknologioiden tavoitteita. Bluetooth vaatii suuremman tiedonsiirtonopeuden, koska se suunniteltiin alun perin jatkuvaan suoratoistosovelluksiin.

K: Missä Bluetooth-versiossa on BLE?

V: versio 4.0
Bluetooth Low Energy julkaistiin vuonna 2010 osana Bluetooth Specin versiota 4.0. BLE on Bluetoothista erillinen protokolla (tunnetaan myös nimellä Bluetooth Classic). Nämä kaksi protokollaa eivät ole yhteensopivia.

K: Tarvitseeko BLE Wi{0}}Fi:n?

V: BLE-yhteyden muodostaminen on yleensä yksinkertaisempaa kuin Wi{0}}Fi-verkon määrittäminen. Bluetooth Low Energy -laitteet voivat muodostaa pariliitoksen nopeasti ja vaihtaa tietoja ilman monimutkaista verkkoinfrastruktuuria.
